DC Bus Controller
Mit dem DC-Bus-Controller wird die herkömmliche PDU zu einer intelligenten Komponente mit Strom- und Temperaturmessung, Vorlade- und Entladefunktion und Diagnosediensten nach Industriestandard. Der Controller ist äußerst flexibel und kann an die verschiedenen Anforderungen angepasst werden. Die integrierte Software ermöglicht darüber hinaus erweiterte Diagnose- und Analysefunktionen, wie z.B. dynamische Lastberechnungen für Sicherungen oder vorausschauende Wartungsmodelle.
01.
Vereinfacht die Integration
Alle Funktionen einer PDU werden durch den DC-Bus-Controller gesteuert und über CAN zur Verfügung gestellt. Es sind keine komplexen Kabelbäume zur PDU erforderlich.
02.
Cyber-Sicherheit & Funktionale Sicherheit
Das Kontrollsystem trägt zur funktionalen Sicherheit des Gesamtsystems bei und erfüllt die höchsten Anforderungen an die Cybersicherheit.
03.
Macht PDUs intelligent
Die Komponente ermöglicht eine modellbasierte Steuerung der Leistung auf der Grundlage des thermischen Zustands des Fahrzeugs. Sie ermöglicht eine intelligente Steuerung des DC-Ladens.
Technische Daten
Anwendung
Der DC-Bus-Controller ist unsere elektronische Steuereinheit, die für verschiedene Anwendungsfälle in Elektrofahrzeugen geeignet ist. Seine flexible Architektur ermöglicht den Einsatz in Komponenten wie Stromverteilungseinheiten (PDUs), DC-Ladeschnittstellen oder Batterietrenneinheiten. Dank der flexiblen internen Schnittstellen können die für die verschiedenen Anwendungen benötigten Funktionen mit Erweiterungsplatinen implementiert werden.
*A-Muster verfügbar. B-Muster und Sonderausstattungen sind auf Anfrage erhältlich.

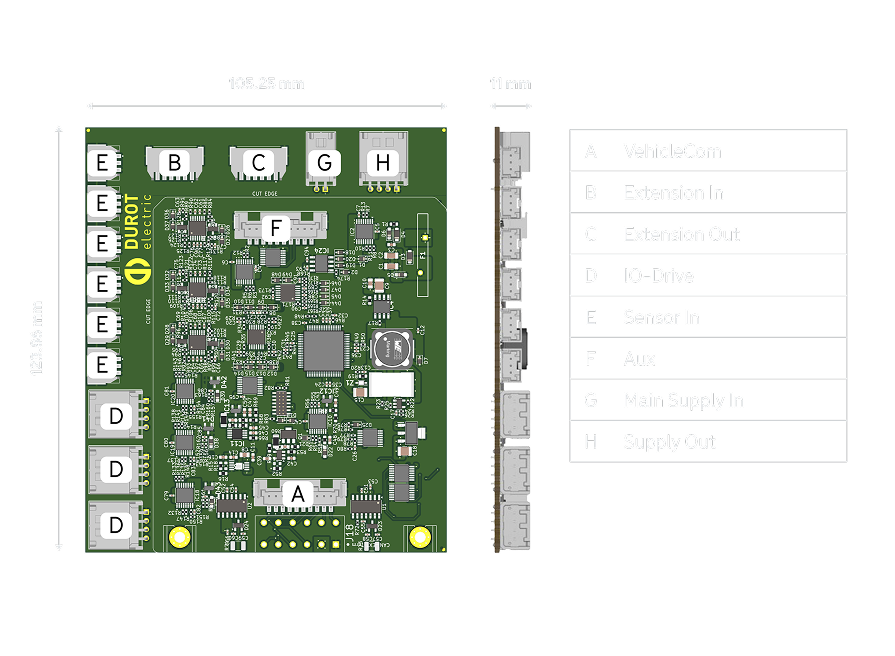

Technische Zeichnung

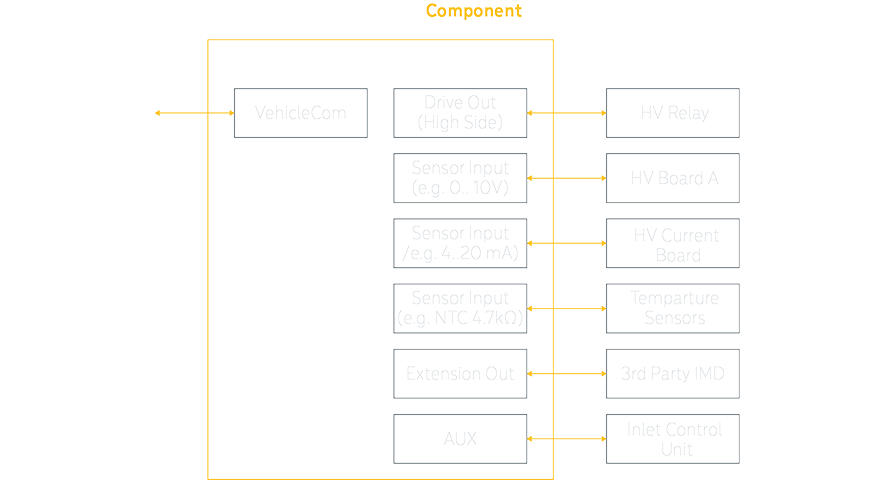

Funktionsübersicht DC-Bus-Controller
Normen und Vorschriften
Spezifikationen
Interface Beschreibung
VehicleCom
Hauptanschluss zum Fahrzeugsystem
K15, Interlock In / Out, CAN
Anschluss: Molex 560020-1020
Versorgung
Board Input Supply
K30, K31
Stecker: JAE MX81A004NF1R300
IO-Drive
Primäre Funktion: 3x Schaltertreiber
Sekundäre Funktion: GPIO
K31, Relais+, Relais Feedback
Connector: JAE MX81A004NF1R300
Supply Out
Geschaltete Versorgung max 10A
K30S, K31
Anschluss: JAE MX81A002NF1R470
Sensor In
6x Sensor Input konfigurierbar (4..20mA, 0..5V, 0.1..10k) +5V, Signal In, K30S
Anschluss: Molex 502352-0301
Aux
Flexible Erweiterungen für zusätzliche Funktionen, z.B. Einlasssteuerungseinheit
KL31, +5V, SPI, LIN, GPIO, UART
Stecker: Molex 560020-1020
Extension In
Erweiterung, um mehrere DC Controller Boards in Serie oder Komponenten von Drittanbietern hinzuzufügen
K30S, K31, CAN, Address Line
Connector: Molex 502352-0601
Erweiterung Out
Erweiterung zum Hinzufügen mehrerer DC-Controller-Karten in Serie oder Komponenten von Drittanbietern
K30S, K31, CAN, Address Line
Anschluss: Molex 502352-0601
Erweiterungen

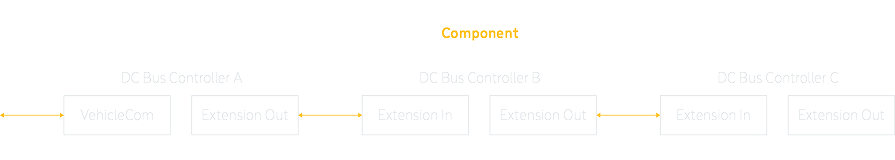

Die Funktionen des DC-Bus-Controllers können durch die Anpassung an Ihre Produktanforderungen leicht erweitert werden. Die DC-Controller-Platine kann entweder parallel über die Erweiterungsschnittstelle verwendet werden, oder die zusätzlichen Module können über den Aux-Anschluss angeschlossen werden. Mehrere Boards können als Daisy Chain verbunden werden.
HV-Karte: 2x 1000V Spannungsmessung, 2x Temperaturmessung, zusätzliches Relais für Vorladung
Strom: Strommessungen nach Kundenwunsch
Inlet: Inlet Controller für DC-Ladefunktionalität, einschließlich Kommunikation, LED-Treiber, Lock Driver, CP PP
