PDU L38A

Typenbezeichnung

PDU L38A

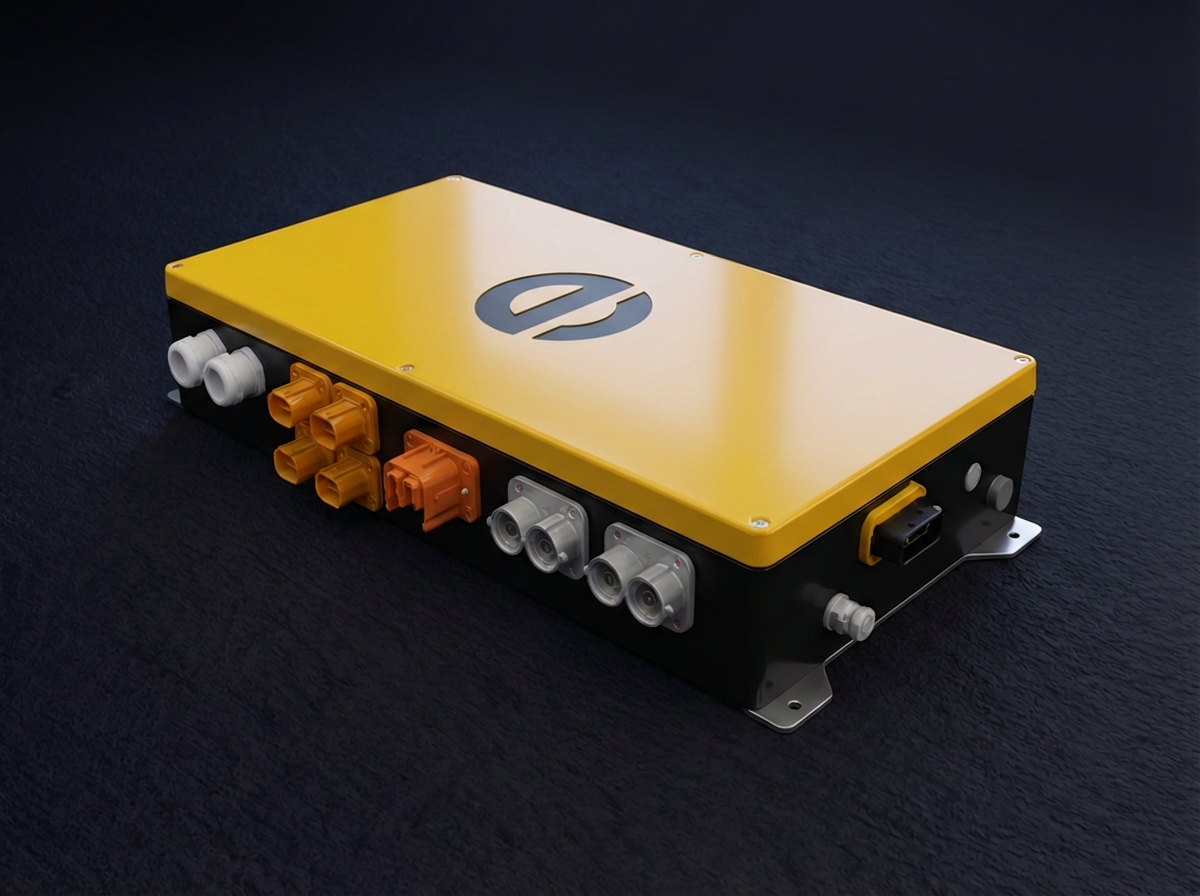

elbes und schwarzes Power-Distribution-Modul PDU L38A mit mehreren Hochstrom-Anschlussports und robustem Aluminium Gussgehäuse.

Beschreibung

Die PDU L38A ist unsere bisher grösste PDU. Sie ist speziell für Maschinen mit vielen Hochvoltkomponenten entwickelt worden. Neben drei Traktionsbatterien können bis zu zehn Verbraucher angeschlossen werden. Die optionale aktive Kühlung ermöglicht dauerhaft hohe Ladeströme beim DC-Laden.

Spezifikationen

  • 800V (400V optional)

  • Optionale Vorlade-Schaltung für 96‑V‑Architektur

  • 3x HV Batterie Input (bis zu 6 optional)
  • 8x paralelle Outputs, fused on HV+ (bis 10 Outputs optional)
  • DC Ladekontaktoren integriert

  • Interlock- & Isolationsmessung integriert

  • Sichere Messpunkte für manuelle Spannungsmessung
  • Betriebstemperatur−30 °C bis +45 °C
  • individuelles Blechgehäuse mit Abmessungen: 600x310x111 mm (ohne Befestigungsplatte)

  • Gewicht: 12.0 kg

Technische Zeichnung

Normen und Vorschriften

  • ISO 6469-3:2018 konform

  • ISO 20653 IP65

Laden Sie die technische Beschreibung der PDU L38A herunter

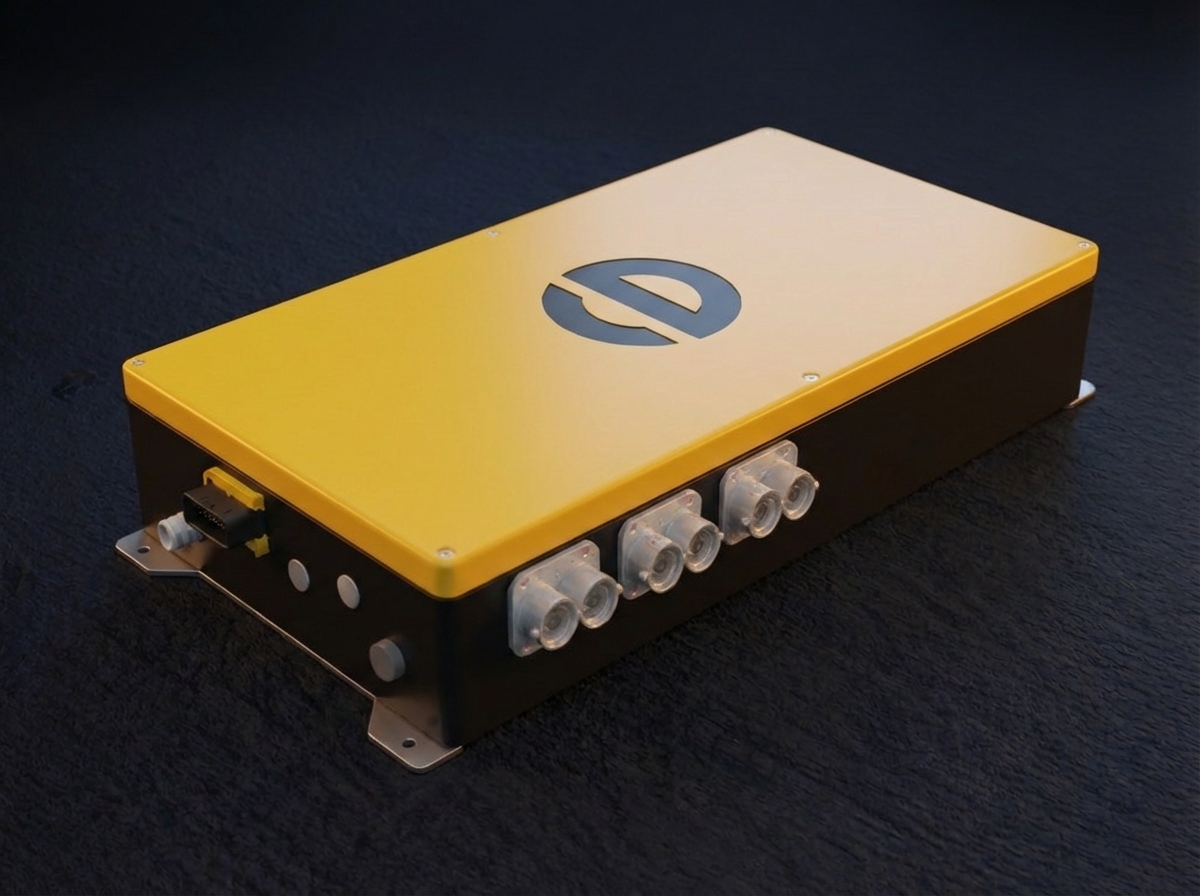

Gelbes und schwarzes Power-Distribution-Modul PDU L38A mit mehreren Hochstrom-Anschlussports und robustem Gussgehäuse. Ansicht von der Rückseite

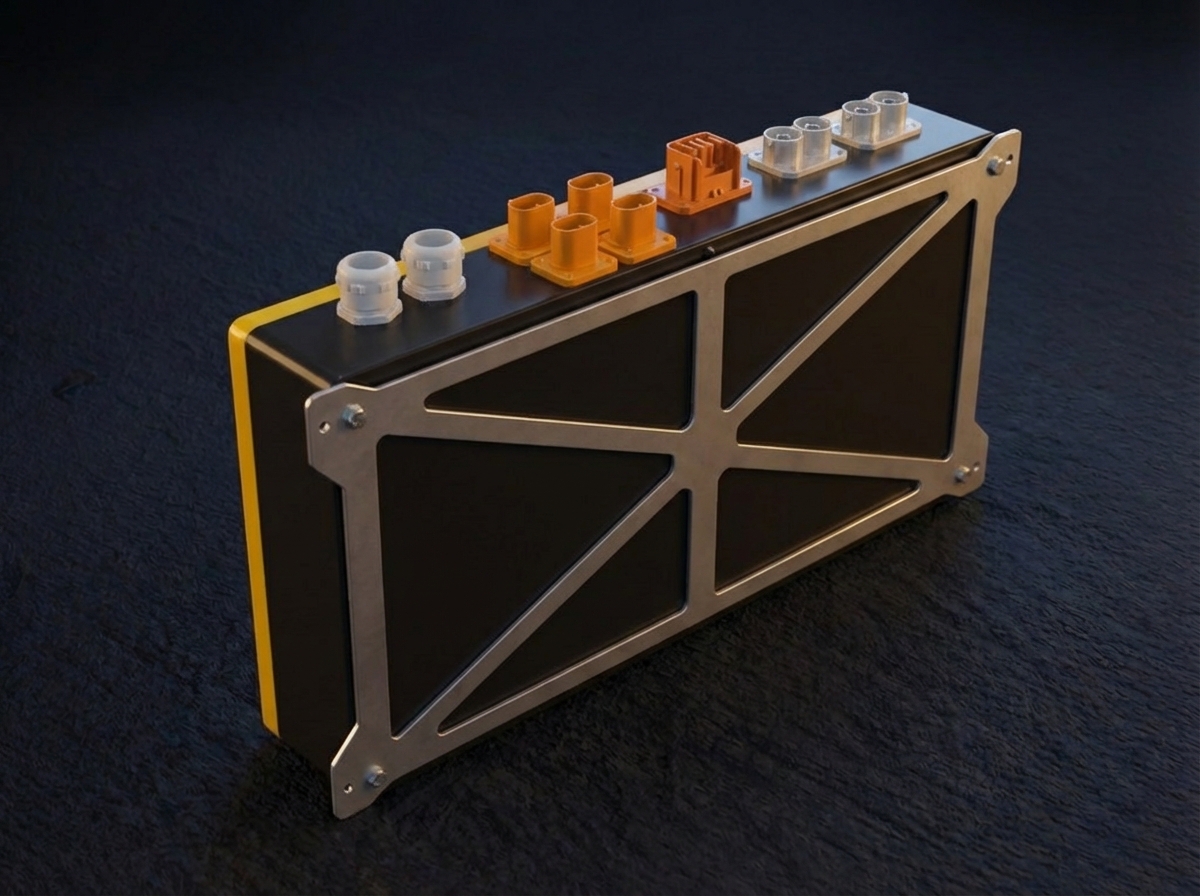

Gelbes und schwarzes Power-Distribution-Modul PDU L38A mit mehreren Hochstrom-Anschlussports und robustem Gussgehäuse. Ansicht von unten, Frosch-Perspektive
