Power Distribution Units
Produkte
Power Distribution Units
Für die sichere und effiziente Stromverteilung in Hochvolt-Fahrzeugen mit unterschiedlichsten Funktionen. Unsere PDU’s sind für nahezu jeden Transport- und Maschinenbereich nutzbar – konfigurierbar mit einem DC-Bus-Controller für Funktionen wie Strom- und Temperaturmessung, Vorlade- und Entladefunktion und Diagnosediensten nach Industriestandard.
01.
Zuverlässige und sichere Stromverteilung
Wir unterstützen bei der Auslegung der elektrischen Sicherheit wie auch bei der Berechnung der Sicherungs- und Schützkoordination.
02.
Intelligente Lastüberwachung in Echtzeit
Präzise Messung von Strom, Spannung und Temperatur pro Ausgang, inklusive automatischer Warnmeldungen zur Vermeidung von Überlast und Ausfällen.
03.
Komplett individualisierbar
Sämtliche Funktionen und Anforderungen können indivuduell zusammengestellt werden. Leistung, Grösse, Anzahl Ein- sowie Ausgänge und vieles mehr.

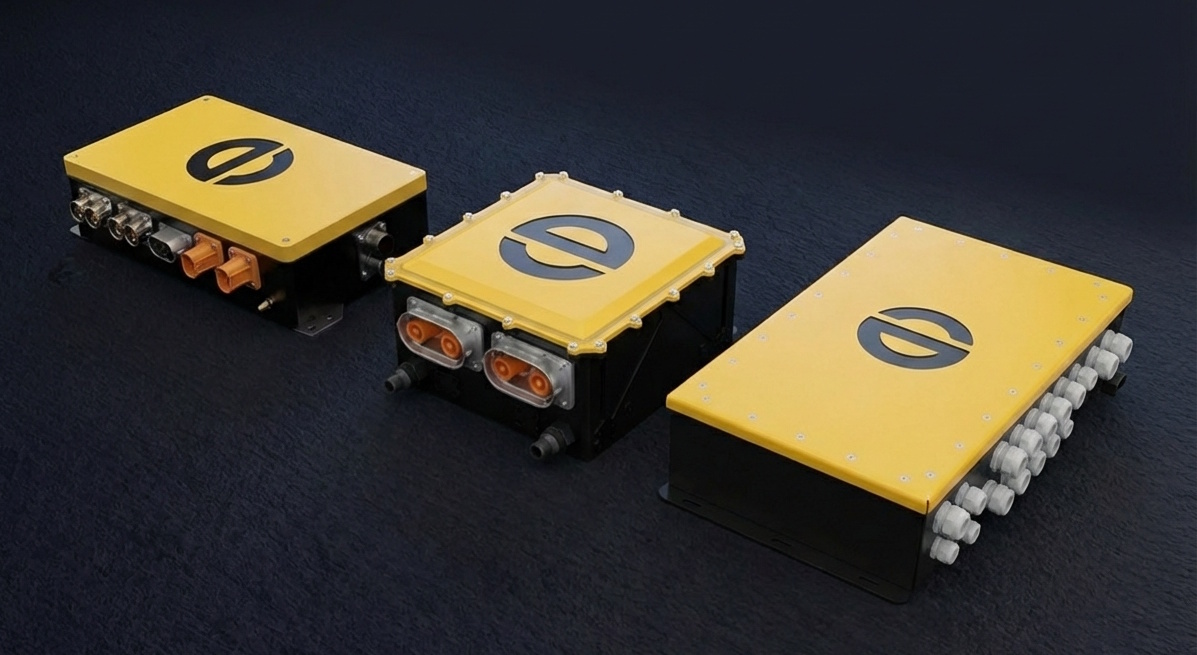

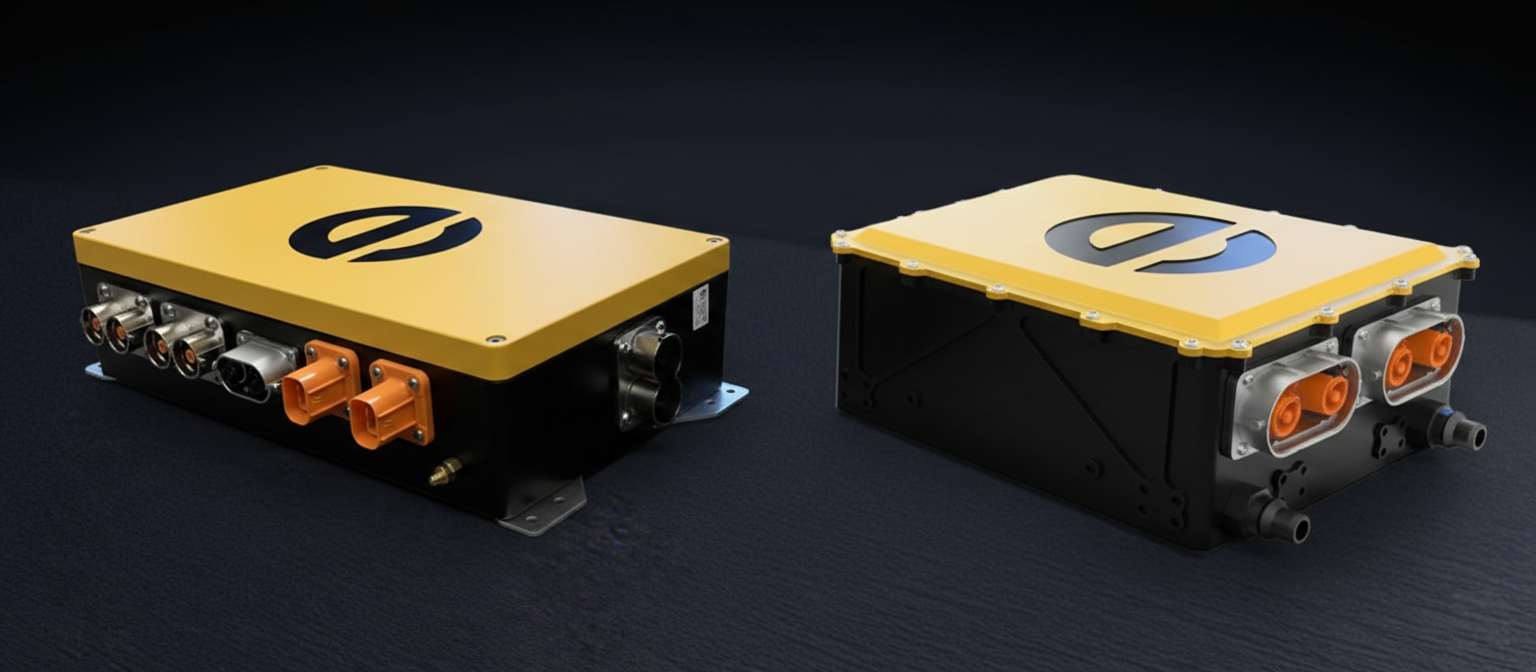

PDU Produktvielfalt
Diese Varianten zeigen die breite Möglichkeiten der Konfiguration einer PDU. Aufgrund der Bedürfnisse des Kunden resp. des Fahrzeugs werden die entsprechenden Anschlüsse und Funktionen umgesetzt.

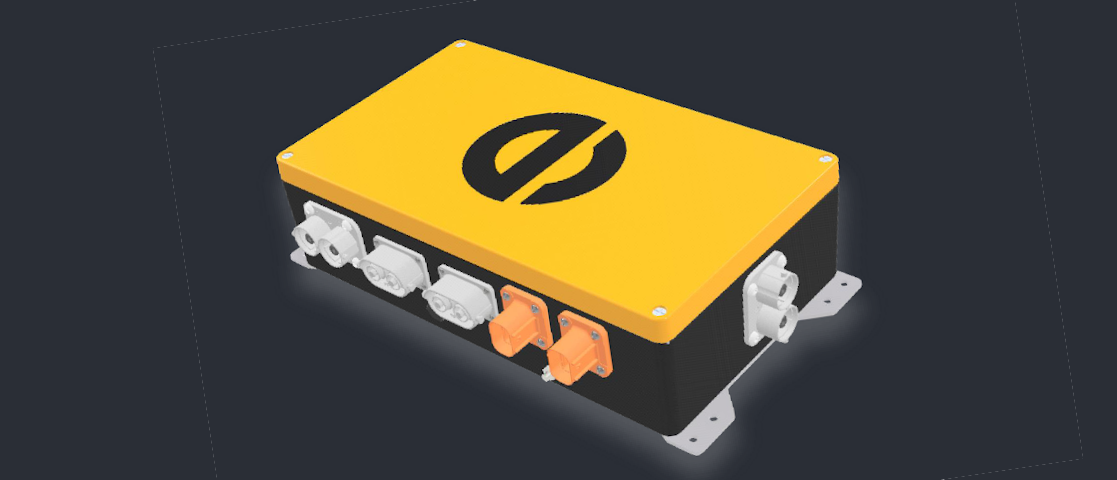

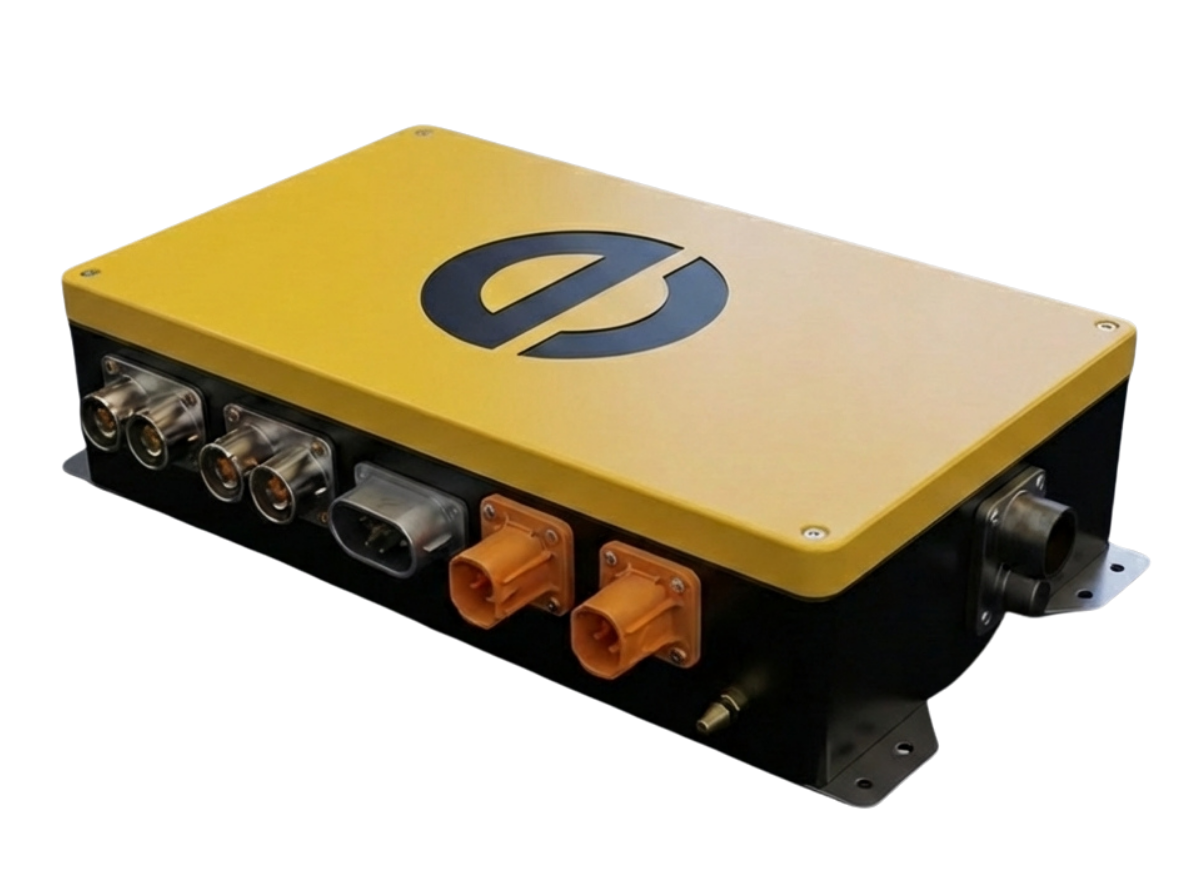

PDU M15P
| Overview |
|---|
| 400V |
| Standardgehäuse |
| 1x input (bis 3x optional) |
| 5x output |
| 422x286x111 mm(BxLxH) |
| 9kg |
PDU L38A
| Overview |
|---|
| 800V (400V optional) |
| Standardgehäuse |
| 3x input |
| 8x output (bis 10x optional) |
| 600x310x111 mm(BxLxH) |
| 12kg |
Technische Beschreibung
(generalisiert)

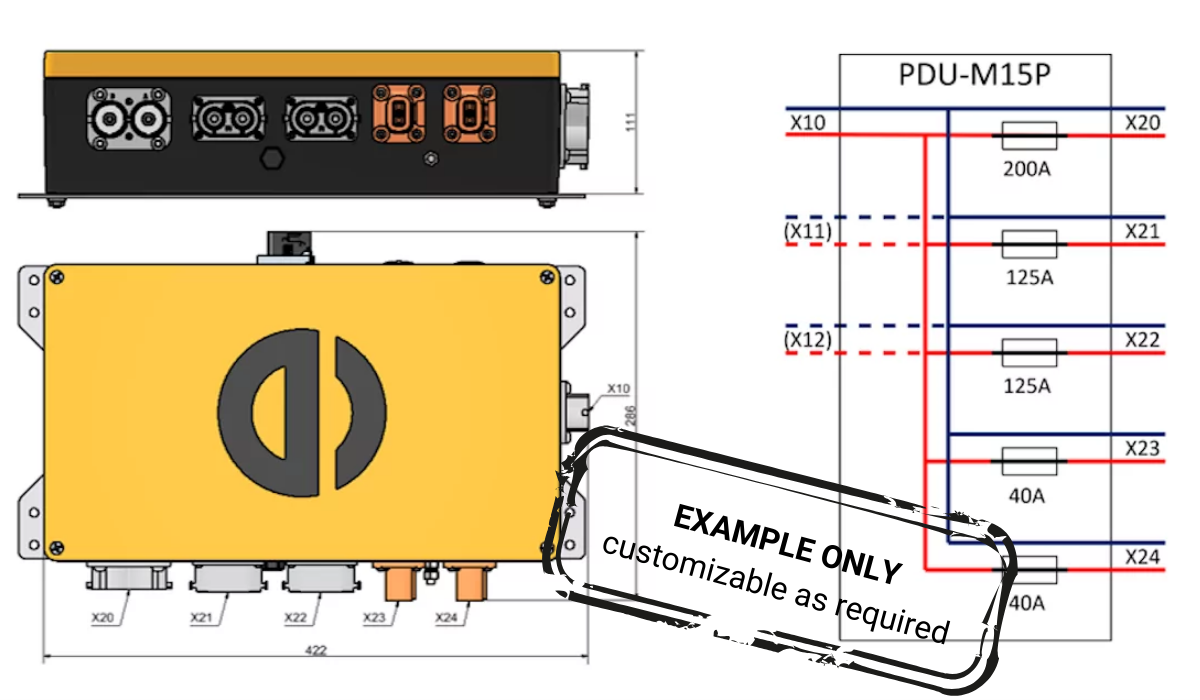

Technische Zeichnung
Beispiel-Zeichnung einer PDU. Sämtliche Komponenten sind individuell konfigurierbar.
Spezifikationen
Intelligente Steuerung
Mit dem DC-Bus-Controller erhält die herkömmliche Power Distribution Unit (PDU) eine intelligente Komponente zur Nutzung verschiedener Funktionen:
OPTIONEN
Steckverbindungen
Dank vielfältiger Optionen bei den Steckverbindungen kann jede PDU auf den Anwendungsfall und die Produktreife angepasst werden. Kabelverschraubungen eignen sich gut für einen frühen Entwicklungsstand und eine einfache Umsetzung der HV Verkabelung. Stecksysteme sind vorteilhaft wenn in der Produktion keine komplexen Montageschritte vorgenommen werden sollen.

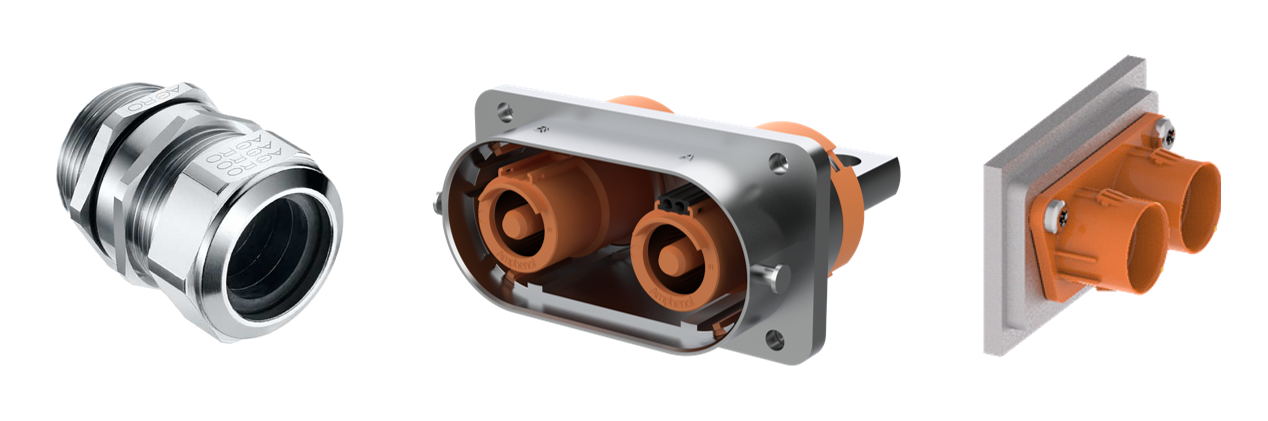

Standard‑ und EMV‑Kabelverschraubungen
- Verschiedene Steckverbinder von TE, Amphenol, Rosenberger, ODU oder Hirschmann
individuell gemäss Anforderungen
Gehäuse

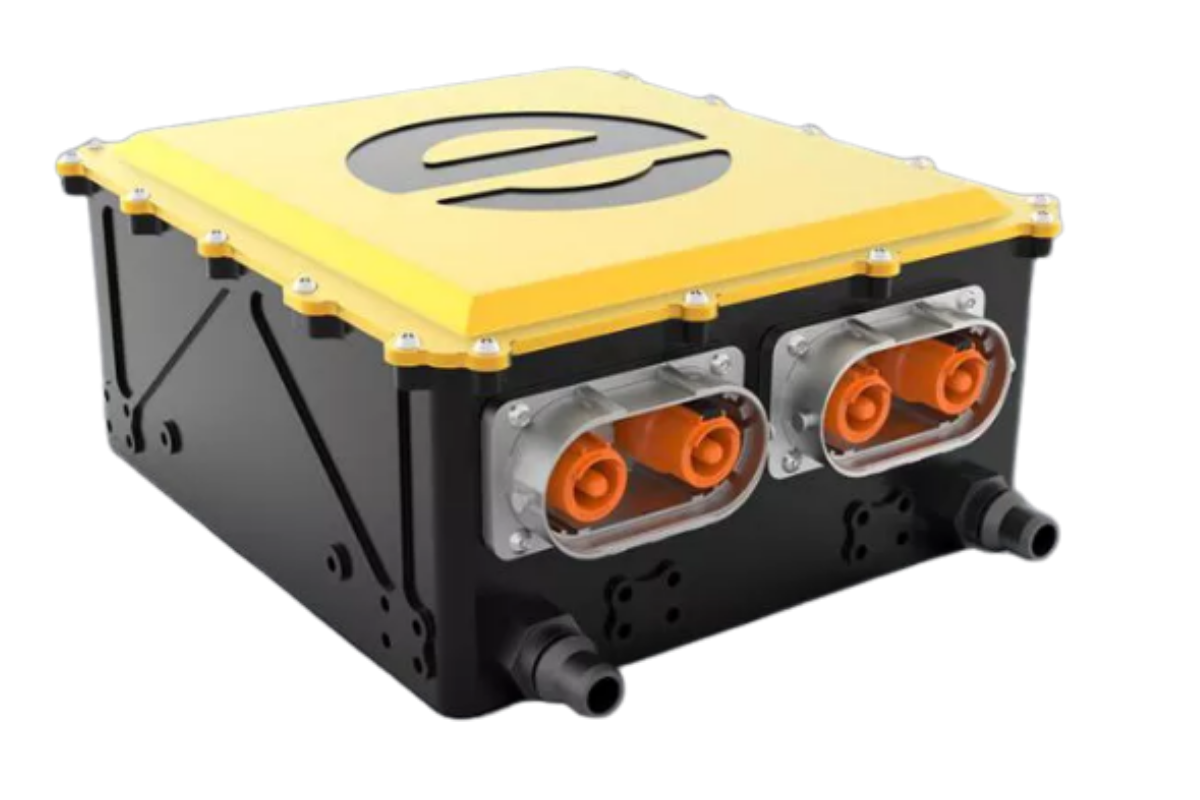

Jedes Einsatzgebiet und jede Losgrösse hat eine für die Situation ideal passende Gehäuseform. Wir setzen Guss-, Blech- oder Fräsgehäuse passend zu den Anforderungen mit unseren Lieferanten um.
Sensorik & Aktoren
Durch gezielt ausgewählte Sensorik und Aktorik wird die Sicherungsbox zum smarten, hochintegrierten Element des Antriebsstrangs. Besonders für die Umsetzung sicherheitsrelevanter Funktionen ist Durot Electric der ideale Lieferant.
Normen und Vorschriften
Unsere Produkte erfüllen höchste Anforderungen an Sicherheit und Zuverlässigkeit: Sie entsprechen relevanten internationalen Normen und bieten auf Wunsch zusätzlichen Schutz bis IP6K9K oder weitere individuelle Zusatz‑Validierungen.
PDU für verschiedene Anwendungsgebiete
Die PDU wurde für den Einsatz in Hochvolt-Systemen von Fahrzeugen und Maschinen entwickelt. Sie sorgt für Sicherheit, Effizienz und Modularität im elektrischen Antriebsstrang.
Der Hochvoltinterlock ist ein wichtiges Sicherheitselement in der PDU, welches als Schutzfunktion fungiert und bei Bedarf die Spannung im gesamten Kreislauf ausschaltet.
