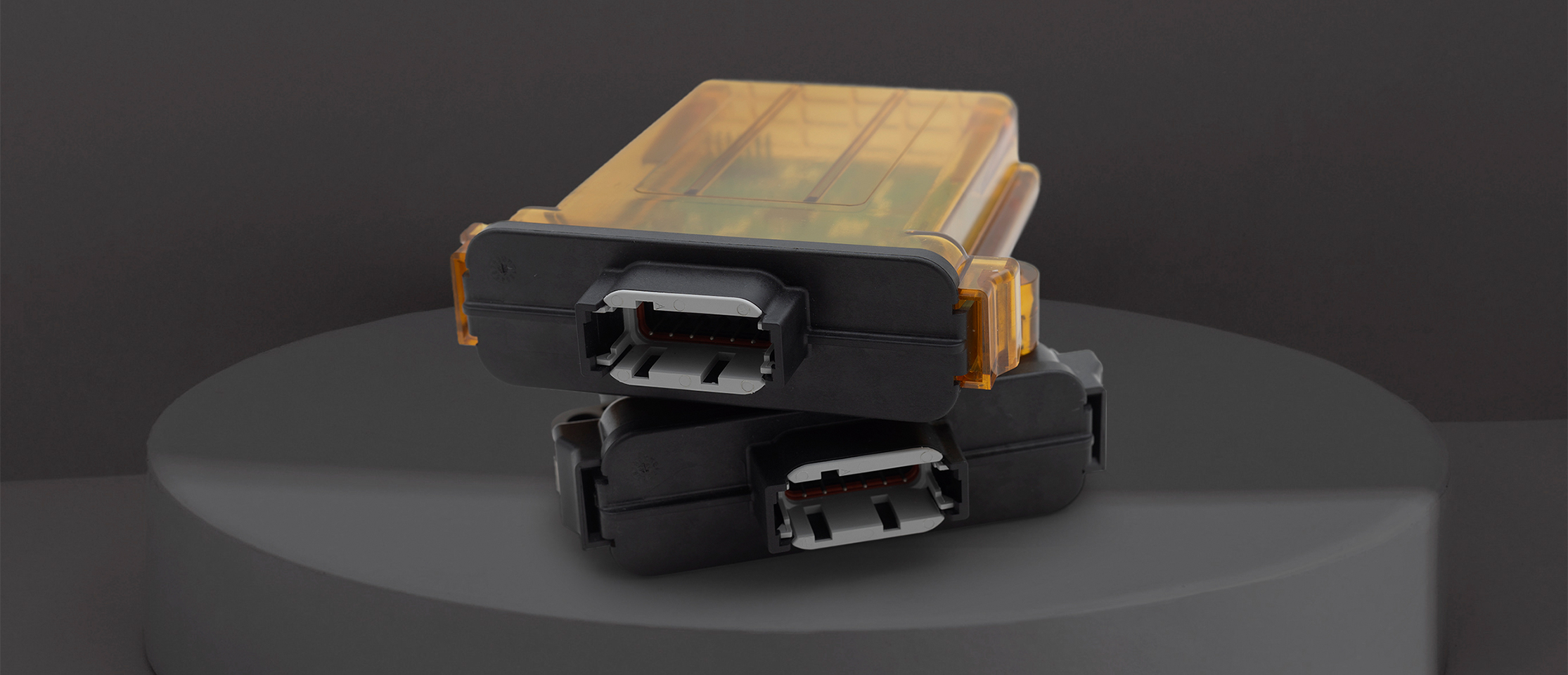

Safe Interlock Unit (SIU)

Interlock-Kreise von E-Fahrzeugen sicher auslegen mit der Safe Interlock Unit SIU

Die SIU ist ein hochmoderner, eigenständiger Verriegelungsgenerator und ein Messgerät, das zum Schutz vor Stromschlägen in Elektrofahrzeugen und Maschinen eingesetzt wird. Der Interlock-Status wird über CAN und redundant als digitaler Ausgang kommuniziert.

01.

Zuverlässige Fehlererkennung

Erkennt alle möglichen Fehler in der Verriegelung und erfüllt die höchsten Sicherheitsanforderungen.

02.

Aussagekräftige Messdaten

Misst den Widerstand im Verriegelungskreis mit außergewöhnlicher Genauigkeit und kann vor Veränderungen warnen.

03.

Erweiterbare Funktionalität

Kann als Barbone-Platine in Ihre HV-Komponenten integriert und bei Bedarf mit zusätzlichen Funktionen erweitert werden.

Nehmen Sie Kontakt mit uns auf

Zur Anfrage gehen

Die Hochspannungsverriegelung ist ein wichtiges Sicherheitsmerkmal in Elektrofahrzeugen, das sicherstellt, dass das Hochspannungssystem nur dann aktiviert wird, wenn es sicher ist.

Indem sie gefährliche Situationen verhindert, schützt die Hochspannungsverriegelung sowohl die Insassen des Fahrzeugs als auch alle anderen, die damit in Berührung kommen könnten.

Technische Daten

Technische Zeichnung

Normen und Vorschriften

  • AECQ-100-konform für die Automobilindustrie

  • Konform mit ISO 6469-3:2018

  • ASIL Ready, ISO 26262 auf Anfrage

  • ISO 20653 IP6K9K (mit Gehäuse)

  • ECE R10-konform auf Anfrage

Spezifikationen

  • Von 1 bis zu 3 unabhängigen Interlock-Kreisläufen

  • Redundante Messung

  • Umfassende Fehlerdiagnose der Verriegelungsschleife: Kurzschluss gegen GND, Kurzschluss gegen Batterie, offene Schleife, IL-Widerstand

  • Stromgesteuerte Verriegelung PWM

  • Einstellbare Einschaltdauer und Frequenz

  • Begrenzter Kurzschlussstrom, Sink & Drain

  • Weitbereichsversorgung (8-32V)

  • Wakeup-Zeit <100ms

  • Gesicherte CAN2.0B-Schnittstelle, 500 kBaud

  • Konfigurierbare Hilfsausgänge*

*Anzahl und verfügbare Funktionen hängen von der Hardwarekonfiguration ab

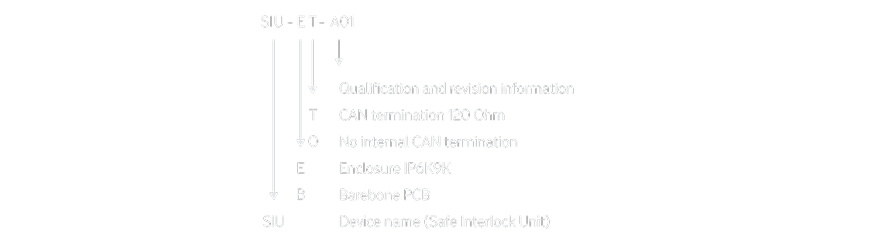

Informationen bestellen

Verbindungsstück (nicht enthalten)

1x Stecker
Deutsch DTM06-12SA

12x Kontakt
Deutsch 1062-20-0122

1x CPA
Deutsch WM-12S

12x Dichtungsstecker
Deutsch 0413-204-2005

1x Manschette
Deutsch DTM12S-BT

Schematisches Diagramm

Pinning LV Stecker X1

(1) Masse (K31): Versorgung GND

(2) Versorgung (K30): Versorgung, 8-32V, immer an

(3) Aufwachen (K15): Aufwachen, 8-32V

(4) Il Out: Verriegelungsausgang

(5) Il_Fb: Interlock Feedback

(6) CAN_L: High-Side-Statusausgang, Versorgungsspannungspegel, max 100mA

(7) CAN H: Verriegelungskreis 1 Ausgang zum Fahrzeug

(8) Aux 1: Konfigurierbarer Ein-/Ausgang 1

(9) Aux 2: Konfigurierbarer Ein-/Ausgang 2

(10) Aux 3: Konfigurierbarer Ein-/Ausgang 3

(11) Aux 4: Konfigurierbarer Ein-/Ausgang 4

(12) Aux 5: Konfigurierbarer Ein-/Ausgang 5

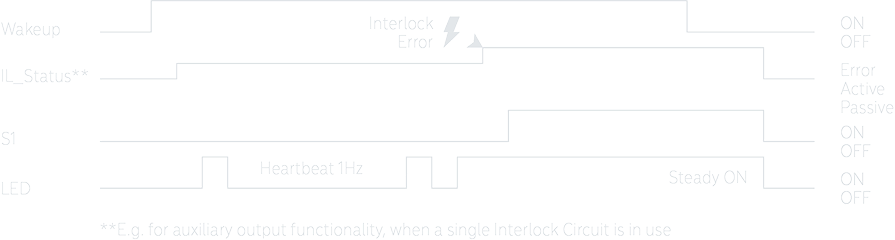

Sequenzdiagramm

Laden Sie jetzt die technischen Daten herunter

PDF-Download starten
