Die Mobilitätswende ist spätestens im Jahr 2024 definitiv bei uns angekommen. Fahrzeug- und Maschinenhersteller sind aufgrund der sich verändernden Kundennachfrage sowie Regularien gefordert, ihr Portfolio um Elektrofahrzeuge und elektrische Maschinen auszubauen.

Hohe Anforderungen an Softwareentwicklung für E-Fahrzeuge

«Wer heute qualitativ hochstehende, elektrische Maschinen liefern kann, kriegt öfter den Lieferzuschlag.»

Der Druck zur Dekarbonisierung setzt seitens der Entwicklungsabteilungen kürzere Entwicklungszyklen voraus. Manpower oder Erfahrung der KMU sind oft nicht darauf ausgerichtet, komplett neue Systeme zu entwickeln. Darunter leiden oft die Spezifikationen, Validierung, Standardisierung und damit die Qualität. Daraus resultieren Mängel, welche sich auf die Kundenzufriedenheit auswirken können. Gerade in der VCU (Vehicle Control Unit) Softwareentwicklung ist es essenziell, die Spezifikationen qualitativ hochwertig zu erfüllen und diese bereits vor der Inbetriebnahme mit geeigneten Methoden repetitiv zu testen.

Definition des Funktionsumfangs

Die zunehmende Komplexität und Vernetzung der Systeme verlangt eine ganzheitliche und durchdachte «state of the art» VCU-Softwarelösung für Elektrofahrzeuge, welche schnell und zuverlässig aufgebaut, gewartet sowie erweiterbar ist. Eine moderne VCU muss deshalb:

  • Funktionale Anforderungen im branchenspezifischen Anwendungsfeld abdecken
  • Diagnose Codes ablegen und per Fernwartung anzeigen
  • Elektrische Sicherheitsanforderungen erfüllen (ECE R100 – VCU betreffend)
  • Funktionale Sicherheitsanforderungen abdecken (IEC61508 / ISO26262 / ISO13849 / ISO25119)
  • Anforderungen an die Produktesicherheit gerecht werden (ISO12100)
  • Cyber Security Standards entsprechen (ECE R155/R156)

Gleichzeitig muss die VCU mit sämtlichen elektrischen Komponenten im Fahrzeug kommunizieren. Das bringt eine sehr hohe Anzahl an Entwicklungstasks mit sich, welche gemäss Entwicklungsprozess klassifiziert und durch Quality Gates freigegeben werden müssen. Hier lohnt es sich, ein modernes Taskmanagement System einzurichten. Beispiele dafür sind Jira oder Wrike. Zusätzlich bietet sich der Prozess des V-Models für System- und Softwareentwicklung besonders gut an, wobei – und das ist ganz wichtig – das V-Model auch grob die Reihenfolge der Tasks aufzeigt.

Qualität der VCU-Software

Welche Qualität an Software darf es denn sein? Um diese Frage beantworten zu können, bedarf es einer sorgfältigen Analyse des Zielsystems und des Zielmarkts, denn hohe Qualität bringt auch höhere Kosten mit sich. Typischerweise wird der Qualitätsstand von Software in die folgenden vier Safety Classification Level (SCL) unterteilt:

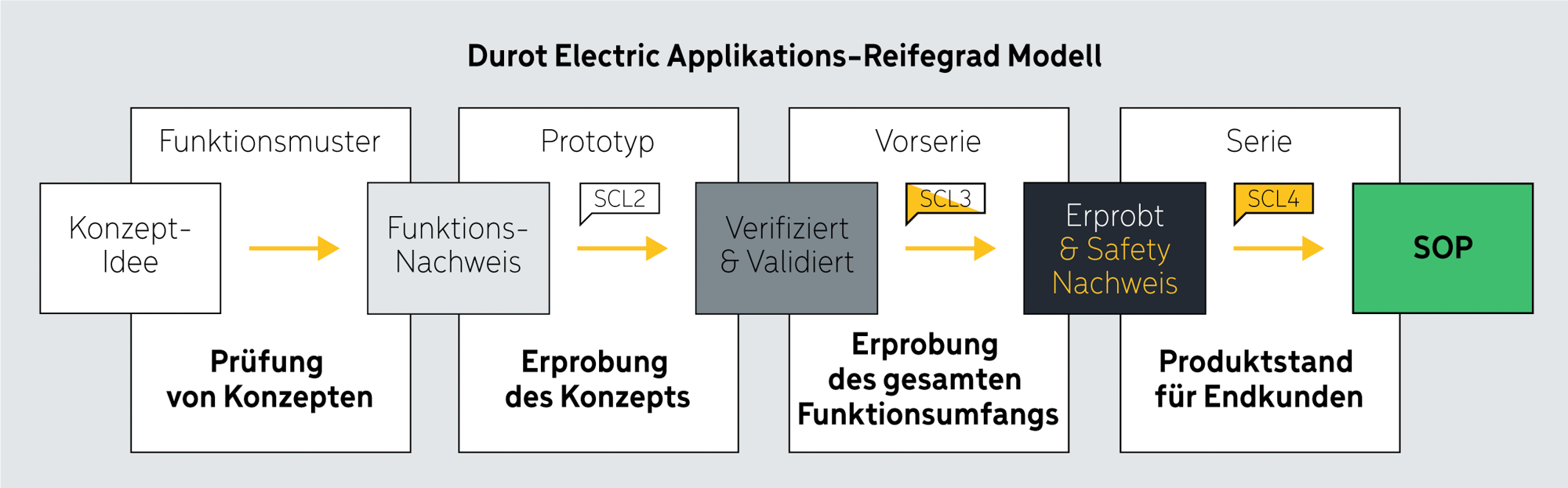

Visualisierung Applikations Reifegrad Modell in der Softwareentwicklung für Elektrofahrzeuge

Durch ein Funktionsmuster mit SCL1, zum Beispiel als Tischaufbau der Hardware-Komponenten, lassen sich bereits sehr früh Tests auf Stufe Integration durchführen und damit ClosedLoop-Daten für den MIL-Tests (Model In the Loop) liefern. Das hilft bei der Software-Integration in das Fahrzeug und bei der Erprobung des Konzeptes (SCL2) auf Fahrzeug-Stufe. Das Fahrzeug kann mit SCL2 bereits zu Validierungszwecken betrieben werden. Durch SCL3 wird die Vorbereitung für die erforderlichen funktionalen Software-Sicherheitsfunktionen (FuSi / SVCU) implementiert. Mit SCL4 werden diese durch eine entsprechende Testvielfalt validiert und dokumentiert. Mit SCL4 kann der Produktionsstart (SOP) voll zertifiziert starten.

Folgende Faktoren spielen bei der Definition des angestrebten SCLs eine Rolle:

  • Genereller Qualitäts- und Sicherheitsanspruch des OEM
  • Erwartete Absatzzahlen
  • Angesprochener Zielmarkt
  • Heranzuziehende Normen
  • Servicenetzwerk und Diagnosesysteme
  • Time-to-Market

Vorgehen bei der Entwicklung

Die Problemlösung findet sich oft im strikten Befolgen des Entwicklungsprozesses. Dabei sieht das V-Model den folgenden Workflow als Vorbereitung für die Softwareentwicklung vor:

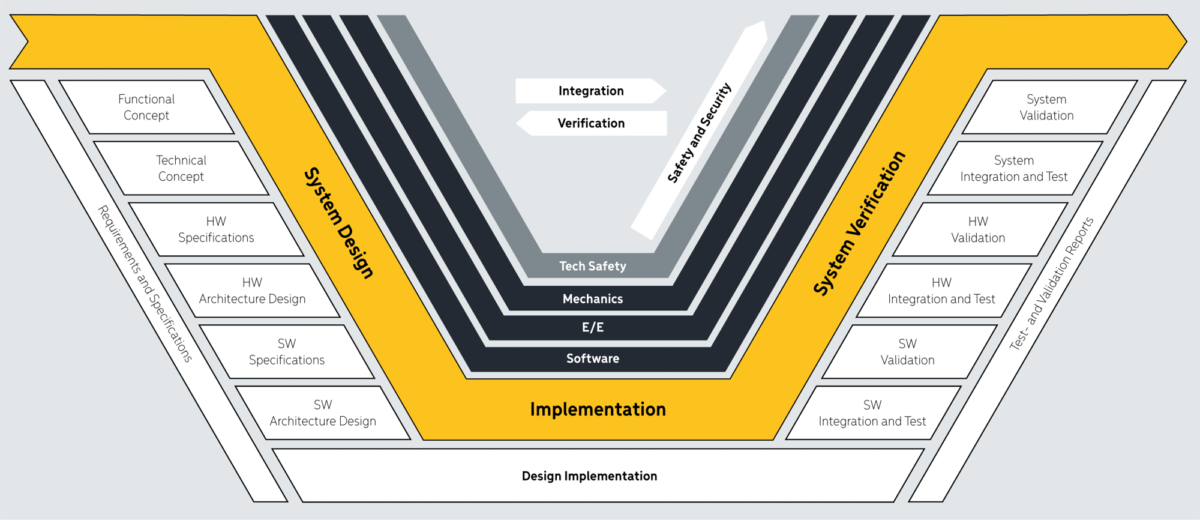

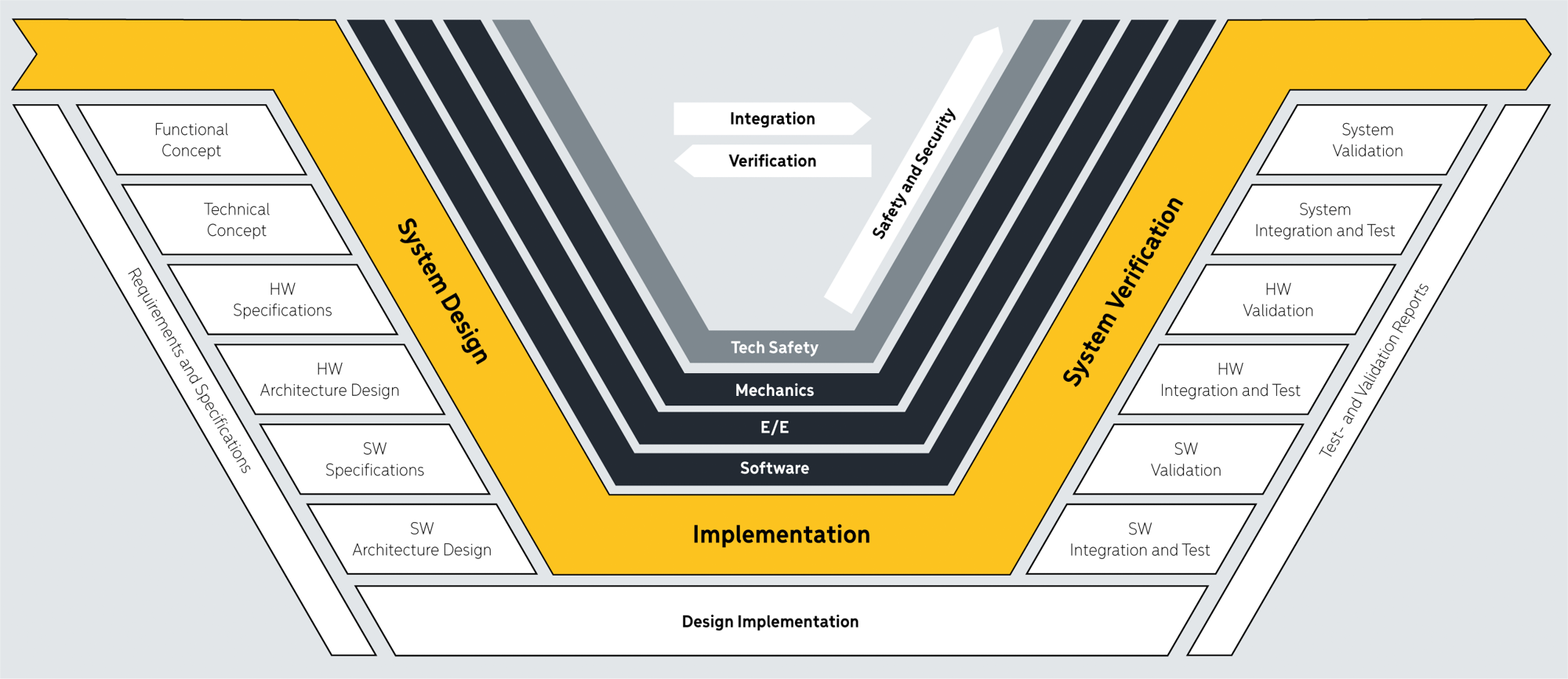

V-Model als Entwicklungsprozess

Nachfolgend die Beschreibung der einzelnen Schritte bei der Umsetzung des V-Modells:

Highlevel Requirements des Business aufnehmen.

Tipp: Funktionen mit Nomen + Verb niederschreiben.

Beispiel: Fahrerhaus heizen

Umsetzung des Functional Concepts prüfen und verfeinern.
Welche Art von Komponenten können für die Umsetzung verwendet werden?

Tipp: Hier sollten die Funktionen den jeweils erforderlichen Komponenten zugewiesen werden.

Beispiel: Welche Zieltemperatur im Fahrerhaus ist ungefähr zu erwarten und welcher physikalische Prozess soll im Sinne der Klimatisierung verwendet werden? Welche Komponente hat welche Funktion auszuführen?

Welche Anforderungen werden an die zu verbauenden Komponenten gestellt?

Beispiel: Festigkeit, Zertifizierungen, Leistung, IP Protection, Spannungslagen, Berührungsschutz etc.

Wie werden die Komponenten integriert?

Beispiele: Befestigung, elektrischer Anschluss, Kommunikation, Verdrahtungsschema, ECU-Wakeup Konzept

Welche Funktionen müssen von der Software abgedeckt werden? Welche Zykluszeiten und Rechenleistung benötigt das System? Was ist die geeignete HW? Welche Sicherheitsanforderungen gibt es und welche Programmierumgebung/Sprache soll eingesetzt werden?

Tipp: Funktionen mit Nomen + Verb niederschreiben.

Beispiele: Heizung ansteuern, Zieltemperatur regeln, Wasserpumpe ansteuern etc.

Welche Requirements bestimmen direkt die Software Architektur? Hier werden die Software Specifications in Requirements und Architekturdesign umgewandelt.

Tipp 1: Eine flexible Software Architektur muss unabhängig von der Hardware gestaltet werden.
Tipp 2: Klare, abgeschlossene und testbare Requirements definieren.
Tipp 3: Hier können auch schematische Zeichnungen von Prozessen viel Klarheit schaffen.

Beispiel: Die Heizung soll freigeschaltet werden, wenn sich die Zieltemperatur auf – 0.5K beläuft = aktuelle Ist-Temperatur.

Implementierung

Sind die Anforderungen an das System und die Software definiert (Definition>85%), so kann die Implementierung sowie das Testing zeitgleich und effizient starten. Bei der Implementierung ist es wichtig, den Fokus nicht zu verlieren und die Vielzahl an Requirements priorisiert abzuarbeiten und sofort zu testen, solange man gedanklich alles präsent hat. Dadurch wird wertvolle Zeit bei der Fehlersuche im Nachgang gespart.

Testing optimieren

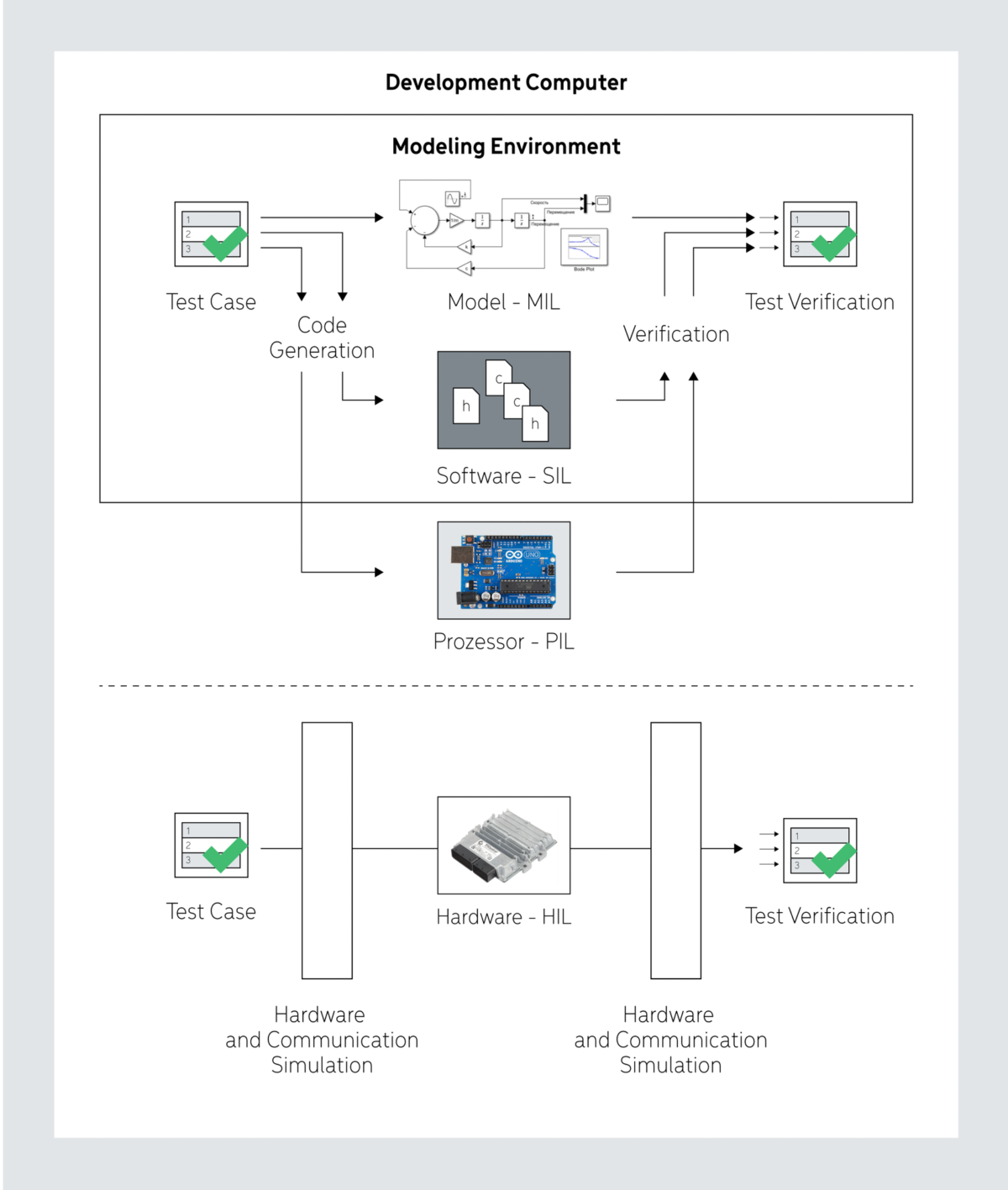

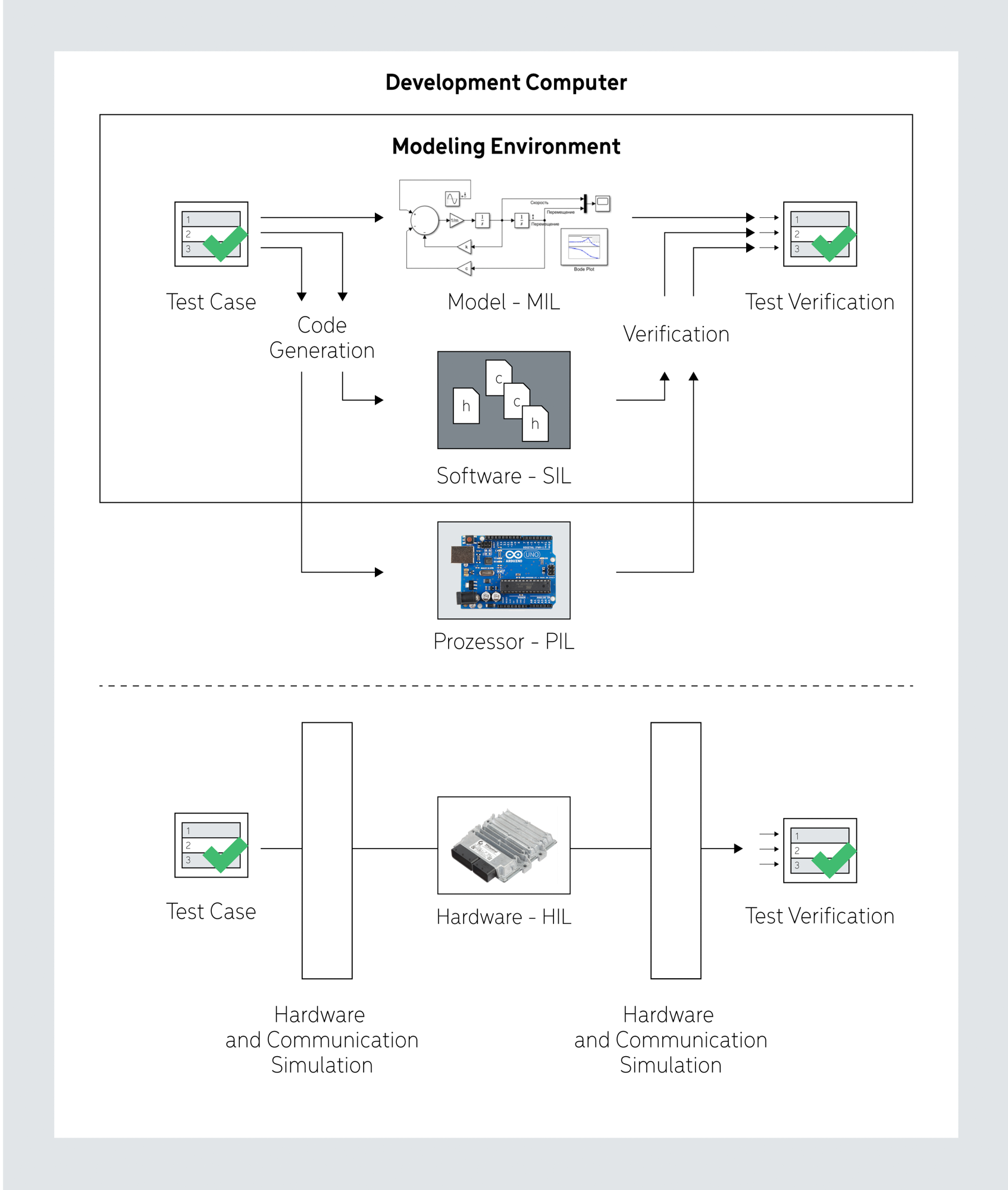

Visualisierung Development Computer Software Entwicklung in der Elektromobilität

«Software können wir erst testen, wenn das Fahrzeug und die Komponenten verfügbar sind.»

Diese Meinung ist noch immer in den allermeisten Entwicklungsabteilungen vertreten. Doch moderne Toolchains, wie sie beispielsweise Matlab Simulink bietet, sind exakt auf frühes Testen ausgerichtet. Testharnesse lassen sich über Funktionen oder ganze Modelle definieren und als MIL, SIL oder PIL ausführen. Dabei werden fehlende Systeme und Signalfeedback von ClosedLoop-Systemen durch ein Model-Plant nachgebildet. Dadurch werden Fehler im Konzept, in der Spezifikation oder in der Programmierung in frühen Projekt-Phasen gefunden und können kosteneffizient behoben werden. Mit einem abschliessenden Integrationstest, ausgeführt auf Stufe HIL, können die Schnittstellen zu den untergeordneten Systemen sowie zu den Hardware-Komponenten vor, während und auch nach der Inbetriebnahme repetitiv geprüft werden.

Autor

Erich Russenberger, Software- und System Entwickler mit Leidenschaft, hat einen vielseitigen, technischen Background im Bereich der Fahrzeugtechnik. 10 Jahre Erfahrung in der Elektromobilität – sowohl in den Bereichen Konzept, Umsetzung, Inbetriebnahme, Feldtest sowie Serienbetreuung – bilden das Fundament seines Know-hows.
